Trong sản xuất dược phẩm, mọi quy trình – từ pha chế, trộn, sấy, nén, chiết rót đến đóng gói – đều yêu cầu độ chính xác, sạch và ổn định tuyệt đối.
Các nhà máy hiện đại theo chuẩn GMP-WHO, EU-GMP hoặc PIC/S đòi hỏi mọi thiết bị điện – cơ – điều khiển đều phải được tự động hóa để đảm bảo năng suất, chất lượng và truy xuất dữ liệu sản xuất.
Trong bối cảnh đó, biến tần (Inverter – Variable Frequency Drive, VFD) đóng vai trò là “bộ não điều khiển động cơ”, giúp tinh chỉnh tốc độ, mô-men, hướng quay của motor trong toàn bộ dây chuyền.
Việc tích hợp biến tần không chỉ giúp tiết kiệm điện năng mà còn giảm mài mòn cơ khí, nâng cao hiệu quả vận hành và đáp ứng yêu cầu về kiểm soát môi trường trong phòng sạch.
Biến tần là gì và nguyên lý hoạt động
Biến tần là thiết bị điện tử có nhiệm vụ biến đổi dòng điện xoay chiều (AC) đầu vào với tần số cố định thành dòng điện có tần số thay đổi, từ đó điều khiển tốc độ quay của động cơ điện.
Nguyên lý hoạt động cơ bản gồm ba khâu chính:
- Chỉnh lưu (Rectifier): chuyển đổi dòng điện xoay chiều (AC) thành dòng một chiều (DC).
- Lọc DC (DC Link): ổn định điện áp DC thông qua tụ điện hoặc cuộn cảm.
- Nghịch lưu (Inverter): sử dụng các transistor IGBT để tạo ra dòng AC có tần số và điện áp thay đổi.
Khi thay đổi tần số và điện áp này, biến tần có thể tăng giảm tốc độ motor, giúp động cơ hoạt động đúng theo yêu cầu từng giai đoạn trong quy trình sản xuất.
Xem qua bài viết: Biến tần là gì? Nguyên lý hoạt động, ứng dụng
Vai trò của biến tần trong dây chuyền sản xuất dược phẩm
Ngành dược không giống các ngành công nghiệp khác – ở đây, độ sai lệch dù nhỏ cũng có thể ảnh hưởng đến chất lượng thuốc, do đó biến tần phải đảm bảo:
- Độ chính xác cao: kiểm soát tốc độ motor đến từng phần trăm tần số.
- Tính ổn định liên tục 24/7, đặc biệt trong dây chuyền không được phép dừng giữa chừng.
- Khả năng tương thích với PLC, SCADA, hệ thống giám sát môi trường (EMS).
- Vận hành êm, nhiễu điện thấp (low harmonic distortion) để không ảnh hưởng đến thiết bị đo, cảm biến hay khu vực phòng sạch.
Ứng dụng phổ biến trong nhà máy dược:
- Hệ thống HVAC – điều hòa, thông gió, lọc khí phòng sạch.
- Hệ thống bơm nước tinh khiết (PW), nước cất (WFI) và nước làm mát (Chiller).
- Máy khuấy trộn, máy sấy tầng sôi, máy dập viên, máy chiết rót, máy đóng gói.
- Băng tải, hệ thống nâng hạ, bơm chân không, máy nén khí.

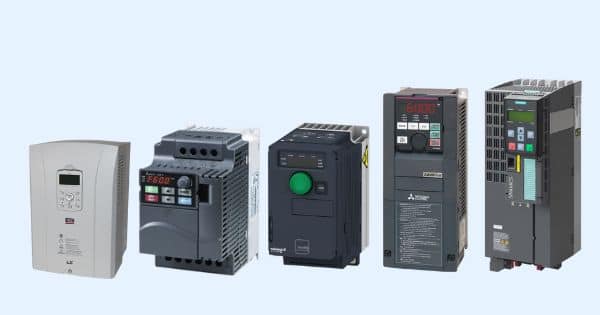

Các dòng biến tần phù hợp cho nhà máy dược phẩm
- Siemens (Đức)
Dòng G120, G120X và V20 được sử dụng phổ biến trong nhà máy dược.- Ưu điểm: độ ổn định cao, tương thích hệ điều khiển PLC S7, có khả năng giao tiếp Profibus, Profinet.
- Ứng dụng: điều khiển motor HVAC, bơm, quạt, và băng tải chính xác đến từng Hz.
- Mitsubishi Electric (Nhật Bản)
Các dòng FR-A800, FR-E700 đáp ứng môi trường khắt khe và hoạt động liên tục.- Có khả năng điều khiển vector, khởi động mềm, dừng mềm, chống nhiễu tốt.
- Thường dùng trong máy khuấy trộn, máy sấy, và bơm áp suất cao.
- Schneider Electric (Pháp)
Dòng Altivar ATV320, ATV610 – thiết kế nhỏ gọn, dễ lắp đặt trong tủ điện phòng sạch.- Hỗ trợ nhiều giao thức công nghiệp, khả năng giám sát qua HMI và SCADA.
- Phù hợp cho hệ thống HVAC, bơm nước, và dây chuyền chiết rót.
- LS Electric (Hàn Quốc)
Dòng iG5A, iS7, H100 được ưa chuộng nhờ chi phí hợp lý, hiệu năng cao.- Có tính năng tự động điều chỉnh mô-men tải, tích hợp PID.
- Dễ dàng bảo trì và phổ biến trong các dự án nhà máy tại Việt Nam.
- Delta (Đài Loan)
Các dòng VFD-E, VFD-M, VFD-EL và C2000 – vận hành ổn định, linh hoạt.- Có sẵn bộ lọc nhiễu EMC, tản nhiệt tốt.
- Phù hợp ứng dụng trung bình như điều khiển bơm, quạt, băng tải.
Ứng dụng thực tế tại các nhà máy dược phẩm
Trong những năm gần đây, chúng tôi đã đồng hành triển khai nhiều dự án tự động hóa và cải tiến hệ thống điều khiển bằng biến tần tại các nhà máy dược phẩm lớn trong nước, đặc biệt là:
- Pymepharco (Phú Yên): hệ thống điều khiển quạt và bơm nước sạch dùng biến tần Siemens G120, tích hợp giám sát tốc độ, dòng điện và cảnh báo lỗi trực tiếp trên HMI. Giải pháp giúp tiết kiệm trung bình 30% điện năng cho khu vực HVAC và phòng sạch.
- AMVipharm (Bình Dương): thiết kế, cung cấp và lắp đặt tủ điều khiển biến tần Mitsubishi FR-A800 cho dây chuyền chiết rót và bơm nước WFI. Hệ thống được kết nối PLC trung tâm, có khả năng vận hành tự động và lưu trữ dữ liệu sản xuất phục vụ truy xuất GMP.
Những dự án này không chỉ chứng minh khả năng cung cấp thiết bị chính hãng mà còn thể hiện kinh nghiệm thiết kế, lập trình và hiệu chỉnh hệ thống phù hợp yêu cầu đặc thù của ngành dược phẩm, nơi mọi yếu tố về độ sạch, ổn định và độ chính xác đều được đặt lên hàng đầu.
Lợi ích tổng thể khi ứng dụng biến tần trong nhà máy dược phẩm
- Tiết kiệm điện năng từ 25 – 40% so với hệ thống truyền thống.
- Tăng năng suất và độ chính xác trong từng giai đoạn sản xuất.
- Dễ dàng mở rộng dây chuyền hoặc nâng cấp hệ thống điều khiển.
- Giảm hao mòn cơ khí, kéo dài tuổi thọ thiết bị.
- Giảm tiếng ồn, vận hành êm ái trong môi trường yêu cầu độ sạch cao.
- Góp phần đáp ứng tiêu chuẩn GMP, ISO 9001 và yêu cầu kiểm soát năng lượng (ISO 50001).
Thiết bị hỗ trợ đi kèm biến tần
Để hệ thống vận hành ổn định và đạt chuẩn GMP, biến tần trong nhà máy dược thường được lắp cùng các thiết bị hỗ trợ:
- Tủ điện điều khiển trung tâm: bảo vệ và phân phối nguồn điện, bố trí các thiết bị như MCCB, contactor, rơ-le, PLC và HMI.
- Bộ lọc nhiễu EMC, cuộn kháng AC/DC: giảm nhiễu hài, tăng tuổi thọ linh kiện, giúp nguồn ổn định.
- Hệ thống điều khiển PLC và HMI: cho phép điều chỉnh thông số vận hành, hiển thị tốc độ, dòng điện, nhiệt độ motor theo thời gian thực.
- Cảm biến đo áp suất, lưu lượng, nhiệt độ: đảm bảo quá trình chiết rót, nén và trộn luôn chính xác.
- UPS và thiết bị bảo vệ quá áp – thấp áp: duy trì hoạt động liên tục khi có sự cố điện.
Kết luận
Trong xu hướng chuyển đổi số và tự động hóa nhà máy dược, biến tần không chỉ là thiết bị điều khiển tốc độ động cơ mà còn là thành phần cốt lõi giúp nhà máy vận hành thông minh, tiết kiệm năng lượng và đạt chuẩn sản xuất quốc tế.
Việc lựa chọn dòng biến tần phù hợp, kết hợp thiết kế tủ điện tối ưu và hệ thống điều khiển tự động chuyên biệt cho ngành dược sẽ giúp doanh nghiệp đảm bảo chất lượng, giảm chi phí và tăng tính cạnh tranh lâu dài.
